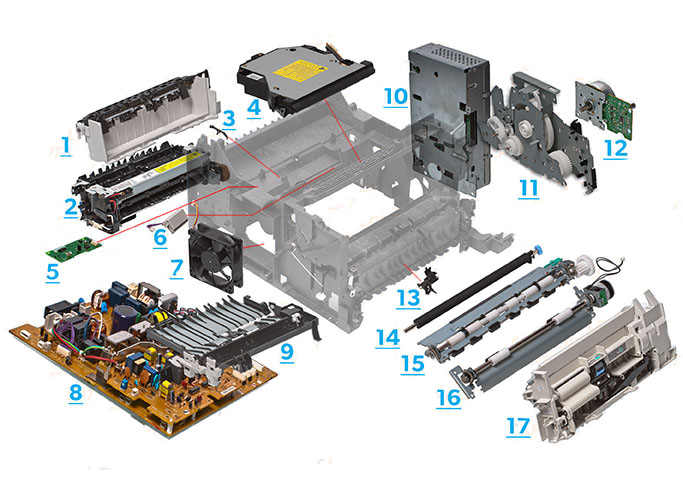

Home > Support > Printer Diagrams > LaserJet 4100 Series



  1. Delivery Asm: RG5-5094
  2. Fuser: RG5-5063
  3. Laser Shutter Arm: RB1-8700
  4. Laser Scanner: RG5-5100
  5. Toner Cartridge Memory Controller: RG5-6996
  6. Toner Cartridge Memory Tranceiver: RG5-5276
  7. Main Cooling Fan: RH7-1442
  8. Engine Board: RG5-5359
  9. Feed Guide Asm: RG5-5083
  10. Formatter: C4169-67901
  11. Print Drive Gear Asm: RG5-5087
  12. Main Motor: RH7-1504
  13. Registration/Feed Sensor Asm: RG5-5275
  14. Transfer Roller Asm: RG5-5295
  15. Registration Asm: RG5-5085
  16. Feed Asm: RG5-5086
  17. Tray 1 Pickup Asm: RG5-5084
